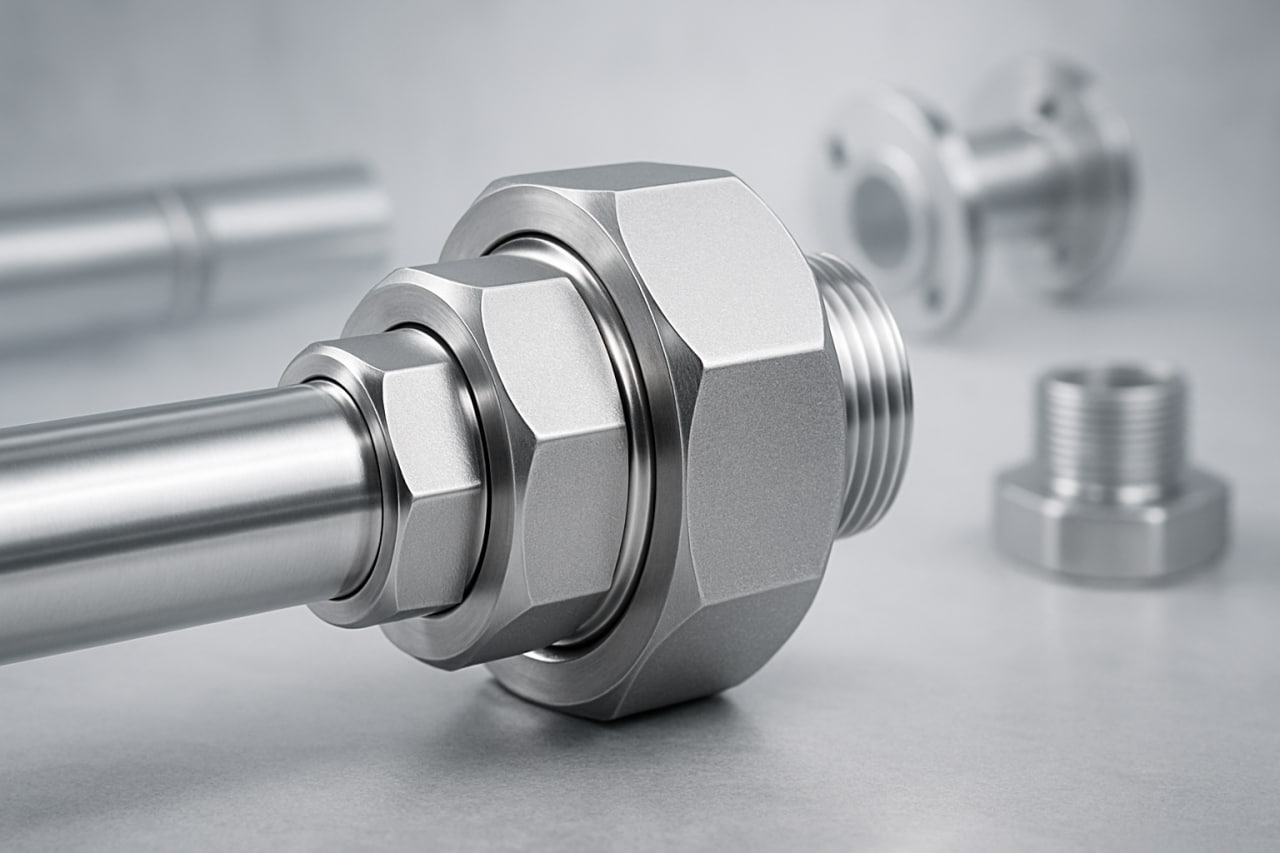

همه چیز درباره رابط دو سر مهره استیل و مقایسه آن با سایر رابط ها

در سیستم‌های لوله‌کشی صنعتی، قابلیت اتصال و جداسازی آسان و مطمئن بخش‌های مختلف خط، از اهمیت ویژه‌ای برخوردار است. رابط دو سر مهره (Union)، یک اتصال مکانیکی است که دقیقاً برای همین منظور طراحی شده و امکان اتصال دو لوله یا اتصال دو تجهیز را فراهم می‌کند، در حالی که امکان جداسازی آن‌ها را بدون نیاز به برش یا چرخش کل خط لوله می‌دهد. وقتی این رابط از جنس استیل (فولاد ضد زنگ) ساخته می‌شود، مزایای آن در مقاومت به خوردگی، دوام و بهداشت دوچندان می‌گردد. این مقاله به بررسی جامع رابط دو سر مهره استیل و مقایسه آن با سایر رابط‌ها و اتصالات رایج در صنعت می‌پردازد.

رابط دو سر مهره استیل چیست؟

رابط دو سر مهره (Union) یک اتصال سه تکه است که برای ایجاد یک اتصال محکم و در عین حال قابل جداسازی بین دو بخش از سیستم لوله‌کشی طراحی شده است. این سه تکه عبارتند از:

1. دو عدد نرینه (Male Ends) یا مادگی (Female Ends) / قطعه سر مهره‌ای: این دو قطعه به انتهای لوله‌ها یا تجهیزات متصل می‌شوند (معمولاً با رزوه، جوش، یا کلمپ). هر یک از این قطعات دارای یک سطح آب‌بندی خاص (مثلاً مخروطی، تخت با واشر، یا O-ring) است.
2. یک عدد مهره مرکزی (Nut): این مهره، که آزادانه روی یکی از قطعات نرینه/مادگی می‌چرخد، دو قطعه انتهایی را به هم فشرده می‌کند و آب‌بندی را ایجاد می‌کند.

مکانیزم کار رابط دو سر مهره به این صورت است که پس از اتصال هر دو قطعه نرینه/مادگی به لوله‌های مربوطه، آن‌ها به صورت روبرو قرار گرفته و مهره مرکزی روی آن‌ها سفت می‌شود. این مهره، دو قطعه را به هم نزدیک کرده و سطح آب‌بندی بین آن‌ها را فشرده می‌کند و یک اتصال محکم و بدون نشتی ایجاد می‌نماید. مهم‌ترین ویژگی این رابط، قابلیت جداسازی و مونتاژ مجدد آن بدون نیاز به چرخش لوله‌ها یا استفاده از ابزارهای پیچیده است.

زمانی که این رابط از جنس استیل (فولاد ضد زنگ) ساخته می‌شود، به رابط دو سر مهره استیل تبدیل می‌گردد. فولاد ضد زنگ، آلیاژی از آهن است که حداقل 10.5 درصد کروم دارد. این عنصر کروم با تشکیل یک لایه اکسید غیرفعال روی سطح، مقاومت بی‌نظیری در برابر خوردگی، زنگ‌زدگی، اکسیداسیون و همچنین قابلیت تمیزکاری به آن می‌بخشد. گریدهای مختلف استیل (مانند 304 و به‌ویژه 316) برای کاربردهای مختلف، به‌ویژه آن‌هایی که نیاز به مقاومت به خوردگی بسیار بالا و تحمل دما و فشار زیاد دارند، استفاده می‌شوند. در کاربردهای بهداشتی، نسخه‌های خاصی از رابط‌های دو سر مهره با طراحی بدون گپ و پرداخت سطح ویژه (مانند فرول‌های کلمپی که نوعی Union بهداشتی محسوب می‌شوند) استفاده می‌گردند.

مزایای برجسته رابط دو سر مهره استیل:

• قابلیت جداسازی و مونتاژ آسان: این مهم‌ترین مزیت است. امکان جداسازی بخش‌هایی از سیستم لوله‌کشی برای تعمیر، نگهداری، بازرسی، یا تغییر پیکربندی، بدون نیاز به برش لوله یا چرخاندن بخش‌های بزرگ خط را فراهم می‌کند.
• مقاومت به خوردگی و دما: جنس استیل تضمین‌کننده مقاومت بالا در برابر طیف وسیعی از مواد شیمیایی، سیالات خورنده، بخار آب داغ و دماهای بالا است، که این رابط‌ها را برای کاربردهای طولانی‌مدت در محیط‌های سخت مناسب می‌سازد.
• دوام و طول عمر بالا: به دلیل متریال ساختار قوی، رابط‌های دو سر مهره استیل در برابر سایش و فرسودگی مقاوم بوده و عمر سرویس‌دهی بالایی دارند.
• کاهش هزینه‌های نگهداری: سهولت در جداسازی، منجر به کاهش زمان و هزینه تعمیرات و بازرسی‌ها می‌شود.
• اتصال محکم و بدون نشتی: با آب‌بندی مناسب، اتصال محکمی را فراهم می‌کنند که احتمال نشتی را به حداقل می‌رساند.
• تنوع در نوع اتصال: در انواع رزوه‌ای، جوشی، یا کلمپی (برای کاربردهای بهداشتی) موجود هستند که انعطاف‌پذیری بالایی را در طراحی سیستم فراهم می‌کند.

کاربردهای گسترده رابط دو سر مهره استیل

به دلیل ویژگی‌های منحصربه‌فرد خود، رابط‌های دو سر مهره استیل در طیف وسیعی از صنایع کاربرد دارند:

• صنایع نفت و گاز: در خطوط انتقال سیالات، ابزار دقیق و سیستم‌های نمونه‌برداری.
• صنایع پتروشیمی و شیمیایی: در خطوط انتقال مواد شیمیایی خورنده، حلال‌ها و گازها.
• صنایع غذایی و آشامیدنی: در خطوط تولید شیر، آبمیوه، نوشیدنی‌ها و سایر محصولات مایع، به‌ویژه در بخش‌هایی که نیاز به تمیزکاری یا بازرسی مکرر دارند. (اغلب از نوع کلمپی/بهداشتی آن استفاده می‌شود).
• صنایع داروسازی و بیوتکنولوژی: در سیستم‌های توزیع آب خالص (PW) و آب برای تزریق (WFI)، و خطوط فرآیندی که نیاز به رعایت استانداردهای بهداشتی و قابلیت جداسازی دارند.
• سیستم‌های هیدرولیک و پنوماتیک: در خطوط انتقال روغن و هوای فشرده.
• سیستم‌های گرمایش، تهویه، و تهویه مطبوع (HVAC): در خطوط آب، بخار و مبرد.
• تجهیزات و ماشین‌آلات صنعتی: برای اتصال قطعات متحرک یا قابل جداسازی در ماشین‌آلات مختلف.

مقایسه رابط دو سر مهره استیل با سایر رابط‌ها و اتصالات رایج

برای درک بهتر جایگاه و مزایای رابط دو سر مهره استیل، آن را با انواع دیگر اتصالات رایج صنعتی مقایسه می‌کنیم:

نتیجه‌گیری مقایسه:

• در مقایسه با اتصالات جوشی استیل: اتصالات جوشی بالاترین یکپارچگی و مقاومت را ارائه می‌دهند و برای اتصالات دائمی و بدون نشتی ایده‌آل هستند، اما قابلیت جداسازی ندارند. رابط دو سر مهره استیل جایی که نیاز به جداسازی دوره‌ای است، بدون قربانی کردن زیاد یکپارچگی، کارایی بالایی دارد.
• در مقایسه با اتصالات فلنجی استیل: اتصالات فلنجی نیز قابل جداسازی هستند و برای قطرهای بزرگ و فشارهای بالا مناسبند، اما فضای بیشتری اشغال می‌کنند، نصب آن‌ها زمان‌برتر است و ممکن است دارای گپ‌های داخلی باشند که در کاربردهای بهداشتی مطلوب نیست.
• در مقایسه با اتصالات رزوه ای استیل: اتصالات رزوه‌ای ارزان‌ترین و ساده‌ترین گزینه هستند، اما نقاط مرده زیادی ایجاد می‌کنند که می‌تواند محل تجمع آلودگی باشد و در فشارهای بالا یا ارتعاش، مستعد نشتی هستند. رابط دو سر مهره استیل آب‌بندی مطمئن‌تری ارائه می‌دهد و برای کاربردهای حساس‌تر مناسب‌تر است.

انتخاب رابط دو سر مهره استیل مناسب: نکاتی که باید بدانید

برای انتخاب بهینه‌ترین رابط دو سر مهره استیل برای فرآیند خود، به نکات زیر توجه کنید:

• نوع سیال و ویژگی‌های آن: دما، فشار، ویسکوزیته، خاصیت خورندگی. این عوامل بر گرید استیل و نوع آب‌بندی (Sealing Type) تأثیر می‌گذارند.
• فشار و دمای کاری: اطمینان از مطابقت رتبه‌بندی فشار و دما رابط با شرایط فرآیند.
• نوع اتصال به لوله: آیا نیاز به رابط رزوه‌ای، جوشی، یا کلمپی دارید؟
• نوع آب‌بندی (Seat Type):
  • Cone Seat: برای سیالات تمیز و فشار بالا.
  • Flat Seat with Gasket: رایج و چندمنظوره، نیاز به انتخاب جنس واشر مناسب.
  • O-ring Seal: برای آب‌بندی بهتر در برخی کاربردها.
  • Hygienic Unions (مانند DIN 11851 یا SMS): برای صنایع بهداشتی با طراحی خاص برای حداقل نقاط مرده.
• استانداردهای بهداشتی: برای صنایع خاص مانند غذا و دارو، گرید استیل (معمولاً 316L) و کیفیت پرداخت سطح (Ra) بسیار حیاتی است.
• اندازه (Size): قطر لوله را به درستی تعیین کنید.

با در نظر گرفتن این عوامل، می‌توانید بهترین رابط دو سر مهره استیل را انتخاب کرده و از مزایای بی‌نظیر آن در تضمین انعطاف‌پذیری، دوام و کارایی سیستم‌های لوله‌کشی خود بهره‌مند شوید. این رابط، عنصری حیاتی در طراحی و نگهداری سیستم‌های لوله‌کشی مدرن است.
