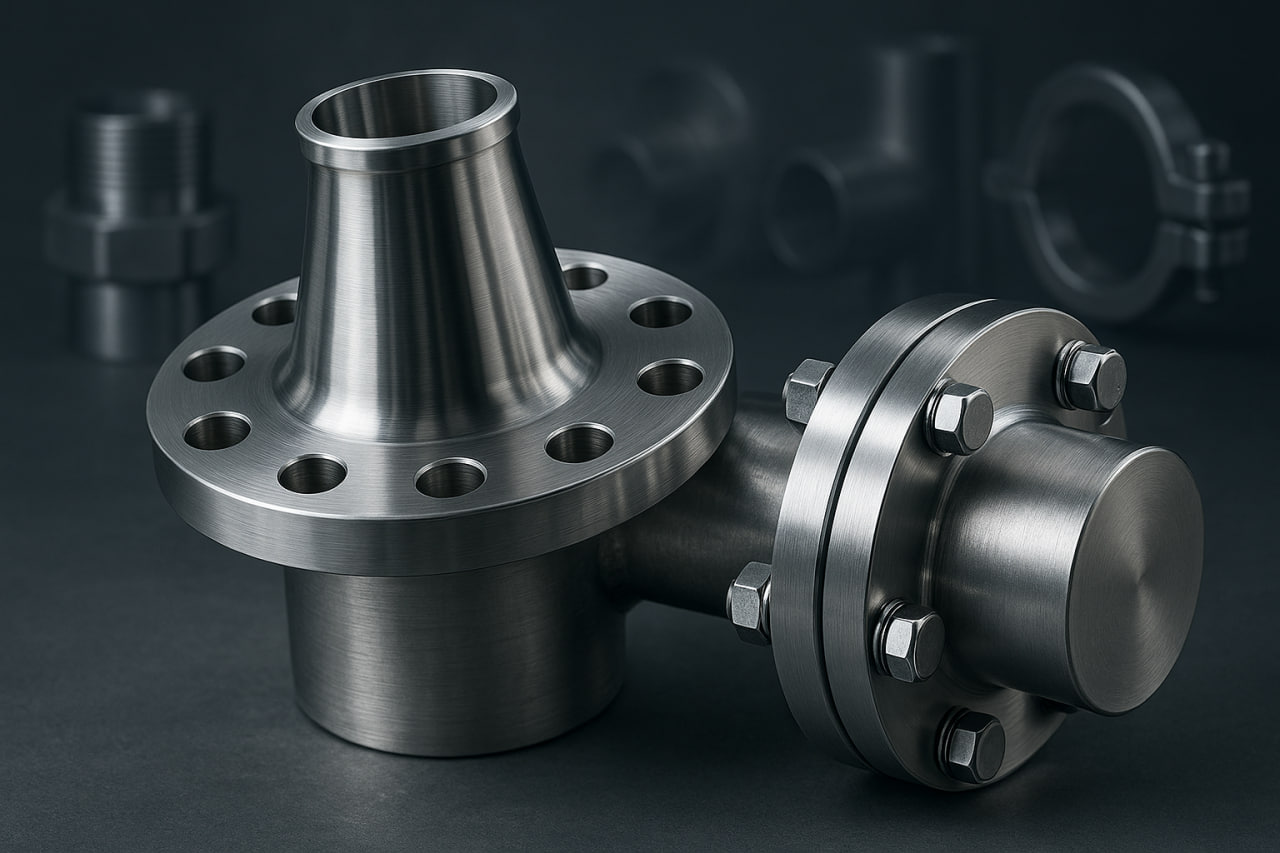

همه چیز درباره فلنج استیل و مقایسه آن با سایر اتصالات

در دنیای پیچیده خطوط لوله و سیستم‌های صنعتی، اتصال ایمن، محکم و در عین حال قابل جداسازی اجزا، از اهمیت حیاتی برخوردار است. فلنج‌ها (Flanges) به عنوان یکی از رایج‌ترین و مطمئن‌ترین روش‌های اتصال در صنایع مختلف شناخته می‌شوند. فلنج‌ها دیسک‌های دایره‌ای شکلی هستند که به انتهای لوله‌ها، شیرآلات، پمپ‌ها و سایر تجهیزات جوش داده یا رزوه می‌شوند و امکان اتصال آن‌ها را با استفاده از پیچ و مهره فراهم می‌کنند. وقتی صحبت از مقاومت در برابر خوردگی، دوام و بهداشت می‌شود، فلنج استیل (Stainless Steel Flange) به گزینه‌ای بی‌رقیب تبدیل می‌گردد. این مقاله به بررسی جامع فلنج استیل و مقایسه آن با سایر اتصالات رایج در صنعت می‌پردازد.

فلنج استیل چیست؟

فلنج (Flange) یک دیسک یا رینگ برآمده است که به عنوان یک حلقه برای اتصال لوله‌ها، ولوها، پمپ‌ها و سایر تجهیزات به یکدیگر عمل می‌کند. این اتصال از طریق سوراخ‌های محیطی فلنج که برای قرارگیری پیچ و مهره طراحی شده‌اند، صورت می‌گیرد. بین دو فلنج متصل شده، معمولاً یک گسکت (Gasket) قرار می‌گیرد تا از آب‌بندی کامل و جلوگیری از نشتی اطمینان حاصل شود.

فلنج‌ها در انواع و استانداردهای مختلفی تولید می‌شوند که هر کدام برای کاربردهای خاصی مناسب هستند:

• فلنج گلودار جوشی (Weld Neck Flange – WN): دارای یک گردن مخروطی بلند است که به لوله جوش داده می‌شود. برای کاربردهای با فشار و دمای بالا و بارهای چرخه‌ای مناسب است.
• فلنج اسلیپ آن (Slip-On Flange – SO): به راحتی روی لوله می‌لغزد و از داخل و خارج جوش داده می‌شود. نصب آن آسان‌تر است و برای فشارهای پایین‌تر و متوسط کاربرد دارد.
• فلنج رزوه‌ای (Threaded Flange – TH): دارای رزوه داخلی است و بدون جوشکاری به لوله رزوه می‌شود. برای کاربردهای غیربحرانی و سیستم‌های با فشار پایین و در محیط‌های با خطر آتش‌سوزی مناسب است.
• فلنج کور (Blind Flange – BL): بدون سوراخ مرکزی بوده و برای مسدود کردن انتهای یک خط لوله یا نازل تجهیزات استفاده می‌شود.
• فلنج لبه‌دار (Lap Joint Flange – LJ): شامل دو قسمت است: یک فلنج لبه‌دار و یک استاب اند (Stub End) که به لوله جوش می‌شود. فلنج لبه‌دار می‌تواند آزادانه بچرخد و نصب آن را در صورت عدم تراز لوله‌ها آسان می‌کند. مناسب برای خطوطی که نیاز به جداسازی و بازرسی مکرر دارند.

زمانی که این فلنج‌ها از جنس استیل (فولاد ضد زنگ) ساخته می‌شوند، به فلنج استیل (Stainless Steel Flange) تبدیل می‌گردند. فولاد ضد زنگ (Stainless Steel)، آلیاژی از آهن است که حداقل 10.5 درصد کروم دارد. این عنصر کروم با تشکیل یک لایه اکسید غیرفعال روی سطح، مقاومت بی‌نظیری در برابر خوردگی، زنگ‌زدگی، اکسیداسیون و همچنین قابلیت تمیزکاری به آن می‌بخشد. گریدهای مختلف استیل (مانند 304 و به‌ویژه 316) برای کاربردهای مختلف، به‌ویژه آن‌هایی که نیاز به مقاومت به خوردگی بسیار بالا و تحمل دما و فشار زیاد دارند، استفاده می‌شوند. گرید 316 به دلیل مقاومت عالی در برابر خوردگی حفره‌ای و شکافی، در محیط‌های دریایی، شیمیایی و صنایع غذایی بسیار محبوب است.

مزایای برجسته فلنج استیل:

• مقاومت به خوردگی بی‌نظیر: اصلی‌ترین مزیت فلنج‌های استیل، مقاومت عالی آن‌ها در برابر زنگ‌زدگی و خوردگی توسط عوامل محیطی، آب، و بسیاری از مواد شیمیایی است. این ویژگی طول عمر و ایمنی سیستم را به شدت افزایش می‌دهد.
• قابلیت جداسازی و مونتاژ مجدد: برخلاف اتصالات جوشی دائم، فلنج‌ها امکان جداسازی و مونتاژ مجدد اجزا را برای تعمیر، نگهداری، بازرسی یا تغییرات سیستم فراهم می‌کنند.
• استحکام و دوام بالا: فلنج‌های استیل قادر به تحمل فشارهای بالا و دماهای شدید هستند و اتصالی بسیار محکم و مطمئن را فراهم می‌آورند.
• بهداشتی بودن: به دلیل مقاومت در برابر خوردگی و قابلیت تمیزکاری آسان، در صنایع غذایی، داروسازی و پتروشیمی که بهداشت در اولویت است، بسیار مورد استفاده قرار می‌گیرند.
• تنوع بالا: در انواع و سایزهای مختلف برای کاربردهای متنوع موجود هستند.
• کاهش ریسک نشتی: با استفاده از گسکت مناسب و نصب صحیح، فلنج‌ها آب‌بندی بسیار محکمی را ارائه می‌دهند.

کاربردهای گسترده فلنج استیل

به دلیل ویژگی‌های منحصربه‌فرد خود، فلنج‌های استیل در طیف وسیعی از صنایع و کاربردها مورد استفاده قرار می‌گیرند:

• صنایع نفت و گاز و پتروشیمی: در خطوط انتقال، پالایشگاه‌ها، و واحدهای فرآیندی برای اتصال لوله‌ها، شیرآلات، پمپ‌ها و مخازن.
• تصفیه آب و فاضلاب: در ایستگاه‌های پمپاژ، واحدهای تصفیه و خطوط انتقال آب.
• صنایع غذایی و داروسازی: در خطوط تولید و فرآوری، جایی که نیاز به بهداشت بالا، مقاومت به خوردگی و سهولت در جداسازی برای تمیزکاری وجود دارد.
• تولید برق: در نیروگاه‌ها برای خطوط بخار، آب خنک‌کننده، و سوخت.
• صنایع دریایی و کشتی‌سازی: در سیستم‌های لوله‌کشی کشتی‌ها و سازه‌های دریایی که در معرض آب شور هستند.
• سیستم‌های HVAC (گرمایش، تهویه، و تهویه مطبوع): در خطوط انتقال سیالات حرارتی.
• صنایع شیمیایی: در خطوط انتقال مواد شیمیایی خورنده و محیط‌های تهاجمی.

مقایسه فلنج استیل با سایر اتصالات رایج

برای درک بهتر جایگاه و مزایای فلنج استیل، آن را با انواع دیگر اتصالات رایج در صنعت مقایسه می‌کنیم:

نتیجه‌گیری مقایسه:

• در مقایسه با اتصالات جوشی (Butt-Weld) استیل: اتصالات جوشی بالاترین یکپارچگی و مقاومت در برابر نشتی را ارائه می‌دهند و برای خطوط بسیار پرفشار و بدون نیاز به جداسازی مکرر ایده‌آل هستند. با این حال، فلنج‌ها امکان جداسازی و تعمیر و نگهداری آسان‌تر را فراهم می‌کنند که در بسیاری از فرآیندهای صنعتی ضروری است.
• در مقایسه با اتصالات رزوه‌ای استیل: اتصالات رزوه‌ای ارزان‌تر و سریع‌تر نصب می‌شوند، اما برای فشارهای بالا مناسب نیستند، در برابر نشتی آسیب‌پذیرترند، و وجود رزوه می‌تواند نقاط مرده‌ای ایجاد کند که برای سیالات بهداشتی نامطلوب است. فلنج‌ها در این جنبه‌ها برتری دارند.
• در مقایسه با اتصالات کلمپی استیل: اتصالات کلمپی (مانند Tri-Clamp) سرعت نصب و جداسازی بی‌نظیری دارند و برای کاربردهای بهداشتی عالی هستند. با این حال، معمولاً برای سایزهای کوچک‌تر و فشارهای پایین‌تر تا متوسط مناسبند. فلنج‌ها برای سایزهای بزرگتر و فشارهای بالاتر، راه حل استانداردتر و مستحکم‌تری محسوب می‌شوند.

انتخاب فلنج استیل مناسب: نکاتی که باید بدانید

برای انتخاب بهینه‌ترین فلنج استیل برای فرآیند خود، به نکات زیر توجه کنید:

• نوع سیال و ویژگی‌های آن: دما، فشار، خاصیت خورندگی. این عوامل بر گرید استیل (304، 316 و…) و نوع فیس فلنج (Raised Face – RF، Flat Face – FF، Ring Type Joint – RTJ) تأثیر می‌گذارند.
• فشار و دمای کاری: اطمینان از مطابقت کلاس فشار (Pressure Class) فلنج (مانند Class 150, 300, 600) با شرایط فرآیند.
• نوع فلنج: بر اساس نیاز به نصب (جوشی، رزوه‌ای)، جداسازی، و ویژگی‌های مکانیکی (گلودار، اسلیپ آن، کور).
• سایز و استاندارد: مطابق با قطر اسمی لوله (NPS/DN) و استانداردهای جهانی (مانند ASME B16.5, ASME B16.47, EN 1092-1).
• نوع فیس فلنج: برای انتخاب نوع گسکت و اطمینان از آب‌بندی مناسب.
• استانداردهای بهداشتی: برای صنایع خاص مانند غذا و دارو، اطمینان از اینکه فلنج از استانداردهای لازم و پرداخت سطح مناسب برخوردار است.

با در نظر گرفتن این عوامل، می‌توانید بهترین فلنج استیل را انتخاب کرده و از مزایای بی‌نظیر آن در تضمین ایمنی، کارایی و انعطاف‌پذیری سیستم‌های لوله‌کشی پیچیده خود بهره‌مند شوید. فلنج استیل، ستون فقرات بسیاری از زیرساخت‌های صنعتی مدرن است.
