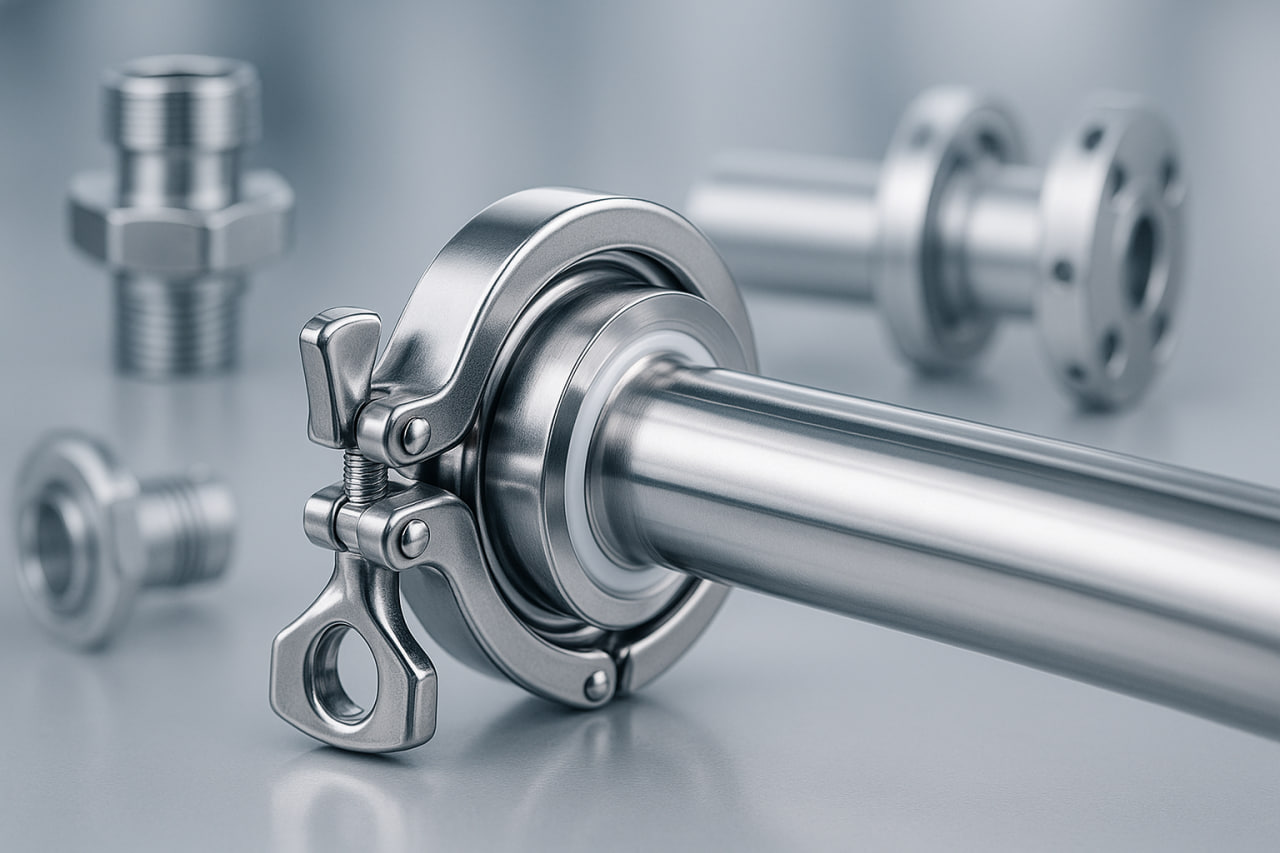

همه چیز درباره کلمپ استیل و مقایسه آن با سایر اتصالات

در صنایع حساس مانند صنایع غذایی، داروسازی و بیوتکنولوژی، جایی که بهداشت، قابلیت تمیزکاری و سرعت جداسازی اتصالات از اهمیت حیاتی برخوردار است، کلمپ‌ها (Clamps) نقش محوری ایفا می‌کنند. کلمپ‌های بهداشتی (Sanitary Clamps) که معمولاً از جنس استیل (فولاد ضد زنگ) ساخته می‌شوند، به دلیل طراحی منحصربه‌فرد خود، امکان ایجاد اتصال محکم و در عین حال قابل جداسازی سریع و آسان را فراهم می‌آورند. این مقاله به بررسی جامع کلمپ استیل (به‌ویژه نوع بهداشتی آن) و مقایسه آن با سایر اتصالات رایج در صنعت می‌پردازد.

کلمپ استیل چیست؟

کلمپ (Clamp) در زمینه لوله‌کشی صنعتی، یک وسیله اتصال‌دهنده است که دو قطعه را به طور موقت و محکم به یکدیگر متصل می‌کند. در صنایع بهداشتی، رایج‌ترین نوع کلمپ، کلمپ بهداشتی یا Tri-Clamp (تری کلمپ) است که برای اتصال دو سر لوله (فرول‌ها) به همراه یک گسکت بهداشتی استفاده می‌شود.

اجزای اصلی یک اتصال کلمپی Tri-Clamp عبارتند از:

1. فرول‌ها (Ferrules): دو لبه فلزی با یک برجستگی دایره‌ای شکل در انتهای لوله‌ها یا تجهیزات که به یکدیگر متصل می‌شوند.
2. گسکت (Gasket): یک واشر حلقوی انعطاف‌پذیر که بین دو فرول قرار می‌گیرد تا آب‌بندی کامل را تضمین کند. این گسکت‌ها از مواد بهداشتی و مقاوم در برابر دما و مواد شیمیایی مانند EPDM، سیلیکون، PTFE یا Viton ساخته می‌شوند.
3. کلمپ (Clamp Body): یک حلقه فلزی با مکانیزم باز و بسته شدن سریع (معمولاً با یک مهره و پیچ پروانه‌ای یا لولا) که دور لبه‌های برجسته دو فرول و گسکت قرار گرفته و با اعمال فشار، آن‌ها را به هم فشرده و آب‌بندی را ایجاد می‌کند.

تقریباً تمام کلمپ‌های مورد استفاده در صنایع بهداشتی از فولاد ضد زنگ (Stainless Steel)، به ویژه گرید 304 و 316L ساخته می‌شوند. استیل 316L به دلیل مقاومت فوق‌العاده در برابر خوردگی حفره‌ای و شکافی، به‌ویژه در محیط‌های حاوی کلرید (مانند مواد شوینده کلردار یا آب شور)، در صنایع غذایی و داروسازی بسیار محبوب است.

مزایای برجسته کلمپ استیل (Tri-Clamp):

• بهداشت و قابلیت تمیزکاری فوق‌العاده: طراحی بدون گپ و سطوح داخلی بسیار صاف و صیقلی، امکان شستشو در محل (CIP) و استریلیزاسیون با بخار (SIP) را به بهترین شکل فراهم می‌کند. این ویژگی از تجمع ذرات محصول، رشد باکتری‌ها و تشکیل بیوفیلم جلوگیری می‌کند.
• قابلیت جداسازی و نصب فوق‌سریع: مهم‌ترین مزیت کلمپ‌ها، سرعت و سهولت بی‌نظیر در جداسازی و مونتاژ مجدد آن‌هاست. این کار معمولاً تنها با باز و بسته کردن یک مهره پروانه‌ای یا اهرم، بدون نیاز به ابزار خاص انجام می‌شود.
• کاهش زمان خرابی (Downtime): سهولت در جداسازی، بازرسی، تمیزکاری و مونتاژ مجدد، زمان لازم برای نگهداری و عیب‌یابی خطوط تولید را به شدت کاهش می‌دهد و بهره‌وری را افزایش می‌دهد.
• آب‌بندی محکم و قابل اطمینان: با استفاده از گسکت مناسب، آب‌بندی بسیار محکمی را ارائه می‌دهند و از هرگونه نشتی محصول جلوگیری می‌کنند، حتی در شرایط فشار و دمای متوسط.
• مقاومت به خوردگی و دوام بالا: جنس استیل ضد زنگ، به‌ویژه 316L، تضمین‌کننده طول عمر بالا در برابر سیالات فرآیندی، مواد شوینده و ضدعفونی‌کننده است.
• افت فشار ناچیز: مسیر جریان در اتصالات کلمپی تقریباً بدون مانع و صاف است که منجر به افت فشار بسیار کم می‌شود.
• تطابق با استانداردها: این کلمپ‌ها بر اساس استانداردهای بین‌المللی بهداشتی مانند 3A (Three-A Sanitary Standards Inc.) تولید می‌شوند که کیفیت و ایمنی آن‌ها را تضمین می‌کند.

کاربردهای گسترده کلمپ استیل

کلمپ‌های استیل به دلیل ویژگی‌های برجسته خود، در صنایع مختلفی که بهداشت و سرعت عمل در اولویت هستند، کاربرد وسیعی دارند:

• صنایع غذایی و آشامیدنی: در تمام مراحل فرآوری شیر، آبمیوه، نوشابه‌ها، لبنیات، سس‌ها و سایر محصولات غذایی.
• صنایع داروسازی و بیوتکنولوژی: در تولید داروها، واکسن‌ها، محصولات بیولوژیکی و محیط‌های کشت، جایی که کنترل آلودگی بسیار حیاتی است.
• تجهیزات آزمایشگاهی: در سیستم‌های پایلوت و خطوط لوله‌کشی آزمایشگاهی.
• لوازم آرایشی و بهداشتی: در خطوط تولید کرم‌ها، لوسیون‌ها و سایر محصولات بهداشتی.
• برخی کاربردهای صنعتی خاص: در مواقعی که نیاز به جداسازی و تمیزکاری مکرر سیستم وجود دارد، حتی در صنایع غیربهداشتی.

مقایسه کلمپ استیل با سایر اتصالات رایج

برای درک بهتر جایگاه و مزایای کلمپ استیل، آن را با انواع دیگر اتصالات رایج در صنعت مقایسه می‌کنیم:

نتیجه‌گیری مقایسه:

• در مقایسه با فلنج استیل: فلنج‌ها برای سایزهای بزرگتر و فشارهای بسیار بالا مناسب‌تر هستند و استحکام مکانیکی بیشتری دارند. اما کلمپ‌ها در جداسازی و مونتاژ مجدد بسیار سریع‌تر عمل می‌کنند و برای کاربردهایی که نیاز به باز و بسته شدن مکرر و رعایت بالای بهداشت دارند، ایده‌آل هستند.
• در مقایسه با اتصالات جوشی استیل: اتصالات جوشی بالاترین یکپارچگی را ایجاد کرده و نشتی را به حداقل می‌رسانند و برای خطوط دائمی با فشار و دمای بسیار بالا مناسبند. اما قابلیت جداسازی ندارند و برای تعمیر یا تغییر نیاز به برش و جوشکاری مجدد دارند. کلمپ‌ها انعطاف‌پذیری بی‌نظیری در این زمینه ارائه می‌دهند.
• در مقایسه با مهره ماسوره صنایع شیری (Sanitary Union) استیل: هر دو اتصال کلمپی و مهره ماسوره بهداشتی هستند و قابلیت جداسازی دارند. کلمپ‌ها معمولاً سرعت جداسازی بالاتری دارند و برای کاربردهایی با نیاز به جداسازی بسیار مکرر ترجیح داده می‌شوند. مهره ماسوره‌ها ممکن است به دلیل نیاز به آچار، کمی کندتر باشند اما در برخی استانداردها و کاربردها هنوز هم محبوب هستند. انتخاب بین این دو اغلب به ترجیح استاندارد کارخانه و کاربرد خاص بستگی دارد.

انتخاب کلمپ استیل مناسب: نکاتی که باید بدانید

برای انتخاب بهینه‌ترین کلمپ استیل برای فرآیند خود، به نکات زیر توجه کنید:

• سایز و استاندارد فرول: اطمینان حاصل کنید که کلمپ با قطر لوله و فرول‌های موجود در سیستم شما مطابقت دارد. استانداردهای رایج مانند 3A از نظر ابعادی بسیار دقیق هستند.
• گرید استیل: برای بالاترین مقاومت به خوردگی در محیط‌های خورنده و شستشو با مواد شیمیایی کلردار، استیل 316L را انتخاب کنید. برای بسیاری از کاربردهای عمومی صنایع غذایی، 304 نیز کافی است.
• نوع و جنس گسکت: انتخاب گسکت بر اساس دما، فشار، سازگاری شیمیایی با سیال فرآیند و مواد شوینده (مانند EPDM برای دماهای بالا، سیلیکون برای انعطاف‌پذیری، PTFE برای مقاومت شیمیایی بالا).
• نوع کلمپ (Single Hinge, Double Hinge, High Pressure): برای فشارهای بالاتر یا لرزش‌های شدید، کلمپ‌های سنگین‌تر یا با مکانیزم پیچیده‌تر (مانند کلمپ‌های با فشار بالا) ممکن است لازم باشد.
• پرداخت سطح (Surface Finish): اطمینان از اینکه پرداخت سطح (Ra) داخلی فرول‌ها و کلمپ مطابق با الزامات بهداشتی فرآیند شماست.
• فشار و دمای کاری: کلمپ و گسکت باید بتوانند شرایط دما و فشار سیستم را تحمل کنند.

با در نظر گرفتن این عوامل، می‌توانید بهترین کلمپ استیل را انتخاب کرده و از مزایای بی‌نظیر آن در تضمین بهداشت، کارایی و انعطاف‌پذیری سیستم‌های لوله‌کشی خود در صنایع حساس بهره‌مند شوید. کلمپ استیل، نمادی از کارایی، بهداشت و قابلیت اطمینان در فرآیندهای مدرن است.
