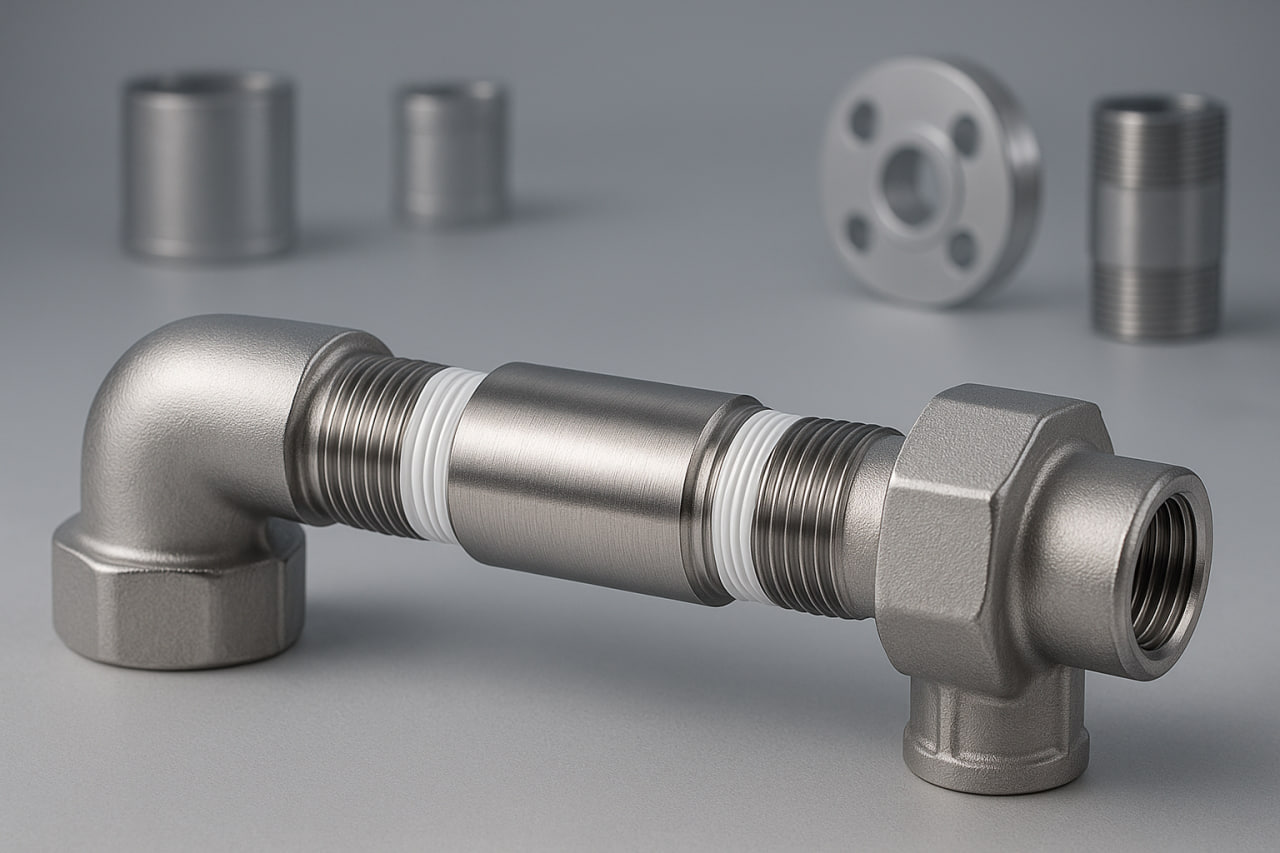

همه چیز درباره مغزی دنده ای استیل و مقایسه آن با سایر اتصالات

در دنیای اتصالات لوله‌کشی، گاهی اوقات نیاز به اتصال دو قطعه با رزوه داخلی به یکدیگر، یا تبدیل یک رزوه داخلی به خارجی وجود دارد. اینجاست که مغزی (Nipple) وارد عمل می‌شود. در میان انواع مغزی‌ها، مغزی دنده‌ای استیل (Stainless Steel Threaded Nipple) به دلیل مقاومت بی‌نظیر در برابر خوردگی، دوام بالا و تطابق‌پذیری با طیف وسیعی از سیالات و محیط‌ها، به گزینه‌ای حیاتی و پرکاربرد تبدیل شده است. این مقاله به بررسی جامع مغزی دنده‌ای استیل و مقایسه آن با سایر اتصالات رایج در صنعت می‌پردازد.

مغزی دنده‌ای استیل چیست؟

مغزی (Nipple) یک قطعه کوتاه لوله است که در هر دو انتهای خود دارای رزوه خارجی (Male Thread) است. وظیفه اصلی آن، اتصال دو فیتینگ با رزوه داخلی (Female Thread) یا افزایش طول یک خط لوله رزوه‌ای است.

هنگامی که این مغزی از جنس فولاد ضد زنگ (Stainless Steel) ساخته می‌شود، به مغزی دنده‌ای استیل (Stainless Steel Threaded Nipple) معروف می‌گردد. فولاد ضد زنگ، آلیاژی از آهن است که حداقل 10.5 درصد کروم دارد. این عنصر کروم با تشکیل یک لایه اکسید غیرفعال روی سطح، مقاومت بی‌نظیری در برابر خوردگی، زنگ‌زدگی، اکسیداسیون و همچنین قابلیت تمیزکاری به آن می‌بخشد. گریدهای مختلف استیل (مانند 304 و 316) برای ساخت مغزی‌های دنده‌ای استیل استفاده می‌شوند:

• استیل 304 (A2): پرکاربردترین گرید استیل، مقاوم در برابر خوردگی در محیط‌های عمومی، آب شیرین و برخی مواد شیمیایی غیرتهاجمی. برای کاربردهای رایج صنعتی و خانگی مناسب است.
• استیل 316 (A4): مقاومت بالاتر در برابر خوردگی، به‌ویژه در محیط‌های حاوی کلرید (مانند آب شور، مواد شیمیایی قوی و محیط‌های دریایی) به دلیل وجود مولیبدن. برای کاربردهای سنگین‌تر و محیط‌های تهاجمی‌تر، مانند صنایع شیمیایی و نفت و گاز، ایده‌آل است.

مغزی‌های دنده‌ای استیل بر اساس نوع رزوه و طول خود به دسته‌های مختلفی تقسیم می‌شوند:

• مغزی دو سر رزوه (Close Nipple / Running Nipple): در این نوع، رزوه تقریباً تمام طول مغزی را پوشش می‌دهد. این مغزی‌ها برای اتصال بسیار نزدیک دو فیتینگ به یکدیگر کاربرد دارند.
• مغزی معمولی (Shoulder Nipple / Short Nipple): دارای یک بخش بدون رزوه در وسط هستند و طول رزوه در هر دو انتها استاندارد است. این نوع رایج‌ترین مدل برای اتصال دو فیتینگ با فاصله مشخص است.
• مغزی یک سر رزوه (One-End Threaded Nipple): تنها یک سر آن رزوه شده و سر دیگر بدون رزوه است (معمولاً برای جوشکاری به یک سطح صاف یا اتصال به یک قطعه خاص).
• مغزی کاهنده/تبدیل (Reducer Nipple): دو سر آن دارای اندازه‌های رزوه‌ای متفاوت است و برای اتصال دو فیتینگ با سایز رزوه مختلف استفاده می‌شود.

مزایای برجسته مغزی دنده‌ای استیل:

• مقاومت به خوردگی بی‌نظیر: اصلی‌ترین مزیت مغزی‌های استیل، مقاومت عالی آن‌ها در برابر زنگ‌زدگی و خوردگی توسط آب، رطوبت، مواد شیمیایی و شرایط جوی مختلف است که طول عمر و ایمنی سیستم را به شدت افزایش می‌دهد.
• دوام و استحکام بالا: این اتصالات از فولاد ضد زنگ ساخته شده‌اند که استحکام مکانیکی بالایی دارد و قادر به تحمل فشارهای بالا و دماهای مختلف است.
• سهولت نصب و جداسازی: به دلیل رزوه‌ای بودن، نصب و جداسازی آن‌ها نسبتاً آسان است و در صورت نیاز به تعمیرات یا تغییرات، قابلیت دسترسی سریع را فراهم می‌کنند.
• آب‌بندی قابل قبول: با استفاده از نوار تفلون (PTFE Tape) یا خمیر آب‌بندی مناسب روی رزوه، می‌توان به آب‌بندی مطمئنی دست یافت و از نشتی سیال جلوگیری کرد.
• تطابق‌پذیری بالا: در سایزها و طول‌های مختلف موجود هستند و با انواع فیتینگ‌های رزوه‌ای و شیرآلات سازگارند.
• ظاهر تمیز و حرفه‌ای: استیل ظاهری براق و مرتب دارد که در کاربردهای با اهمیت ظاهری نیز مناسب است.

کاربردهای گسترده مغزی دنده‌ای استیل

مغزی‌های دنده‌ای استیل به دلیل ویژگی‌های منحصربه‌فرد خود، در طیف وسیعی از صنایع و کاربردها مورد استفاده قرار می‌گیرند:

• سیستم‌های لوله‌کشی عمومی: در ساختمان‌ها، سیستم‌های آب‌رسانی و فاضلاب برای اتصال شیرآلات، پمپ‌ها و سایر فیتینگ‌ها.
• صنایع نفت و گاز و پتروشیمی: در خطوط انتقال سیالات، ابزار دقیق، سیستم‌های نمونه‌برداری و اتصال تجهیزات جانبی.
• صنایع غذایی و داروسازی (در کاربردهای غیربهداشتی مستقیم): برای خطوط جانبی، سیستم‌های کمکی یا جاهایی که تماس مستقیم با محصول حساس وجود ندارد و مقاومت به خوردگی استیل مورد نیاز است.
• سیستم‌های تهویه، گرمایش و سرمایش (HVAC): برای اتصال لوله‌ها و تجهیزات در سیستم‌های حرارتی و برودتی.
• صنایع شیمیایی: در خطوط انتقال مواد شیمیایی غیرتهاجمی یا نیمه‌تهاجمی.
• پنوماتیک و هیدرولیک: در سیستم‌های انتقال هوا و سیالات تحت فشار.
• تولید برق و نیروگاه‌ها: در سیستم‌های خنک‌کننده و انتقال سوخت.

مقایسه مغزی دنده‌ای استیل با سایر اتصالات رایج

برای درک بهتر جایگاه و مزایای مغزی دنده‌ای استیل، آن را با انواع دیگر اتصالات رایج در صنعت مقایسه می‌کنیم:

نتیجه‌گیری مقایسه:

• در مقایسه با لوله رزوه‌شده استیل (Nipple Pipe): مغزی در واقع یک قطعه لوله کوتاه است که در هر دو انتها رزوه شده است. تفاوت اصلی در طول است. مغزی‌ها به طول‌های استاندارد و کوتاه‌تر برای اتصال فیتینگ‌ها به یکدیگر تولید می‌شوند، در حالی که لوله‌های رزوه‌شده می‌توانند در طول‌های بسیار بلندتر برای ساخت خطوط لوله اصلی مورد استفاده قرار گیرند.
• در مقایسه با بوشن (Socket) استیل: بوشن‌های استیل برای اتصال دو لوله به صورت مستقیم استفاده می‌شوند، اما معمولاً به روش جوشکاری ساکت (Socket Weld) متصل می‌گردند و اتصالی دائمی ایجاد می‌کنند. مغزی‌های دنده‌ای قابلیت جداسازی دارند و برای اتصال فیتینگ‌های رزوه‌ای به یکدیگر مناسب‌ترند.
• در مقایسه با کوپلینگ دنده‌ای استیل: کوپلینگ‌های دنده‌ای نیز برای اتصال دو لوله رزوه‌ای در یک خط مستقیم استفاده می‌شوند و هر دو طرف دارای رزوه داخلی هستند. در حالی که مغزی دنده‌ای دارای رزوه خارجی در هر دو طرف است. به بیان ساده، مغزی برای اتصال دو فیتینگ “ماده” به کار می‌رود و کوپلینگ برای اتصال دو فیتینگ “نر” کاربرد دارد.

انتخاب مغزی دنده‌ای استیل مناسب: نکاتی که باید بدانید

برای انتخاب بهینه‌ترین مغزی دنده‌ای استیل برای پروژه خود، به نکات زیر توجه کنید:

• سایز و نوع رزوه: اطمینان حاصل کنید که سایز رزوه (مانند 1/2 اینچ، 1 اینچ) و نوع رزوه (مانند NPT, BSPT) مغزی با فیتینگ‌هایی که قرار است به آن متصل شود، کاملاً مطابقت دارد.
• طول مغزی: طول مناسب مغزی را بر اساس فاصله مورد نیاز بین دو فیتینگ انتخاب کنید.
• گرید استیل: برای محیط‌های خورنده‌تر (آب شور، مواد شیمیایی قوی)، استیل 316 (A4) را انتخاب کنید. برای کاربردهای عمومی‌تر و کمتر خورنده، استیل 304 (A2) کافی است.
• فشار و دمای کاری: مغزی باید بتواند شرایط دما و فشار سیستم را تحمل کند.
• مواد آب‌بندی: همیشه از نوار تفلون با کیفیت بالا یا خمیر آب‌بندی مناسب برای جلوگیری از نشتی استفاده کنید.
• الزامات بهداشتی: در کاربردهای بهداشتی حساس که مغزی با محصول تماس مستقیم دارد (مانند صنایع غذایی و داروسازی)، به دلیل وجود گپ‌های رزوه‌ای، مغزی دنده‌ای معمولاً گزینه مناسبی نیست و باید از اتصالات جوشی بهداشتی یا کلمپی استفاده کرد. اما برای خطوط جانبی یا ابزار دقیق غیرتماسی، قابل استفاده است.

با در نظر گرفتن این عوامل، می‌توانید بهترین مغزی دنده‌ای استیل را انتخاب کرده و از مزایای بی‌نظیر آن در تضمین ایمنی، دوام و سهولت نصب در سیستم‌های لوله‌کشی خود بهره‌مند شوید. این فیتینگ کوچک، نقش اساسی در انعطاف‌پذیری و کارایی اتصالات رزوه‌ای دارد.
