همه چیز درباره مهره ماسوره اینچی استیل و مقایسه آن با سایر اتصالات

در سیستم‌های لوله‌کشی صنعتی، نیاز به اتصالات قابل جداسازی که بتوانند به سرعت و آسانی نصب یا باز شوند، امری حیاتی است. مهره ماسوره (Union) یکی از پرکاربردترین فیتینگ‌ها برای این منظور است که امکان اتصال و جداسازی دو بخش از یک خط لوله یا تجهیزات را بدون نیاز به چرخاندن هیچ یک از اجزا فراهم می‌کند. وقتی این اتصال از جنس استیل (فولاد ضد زنگ) و با ابعاد اینچی (Inch Standard) تولید می‌شود، به دلیل مقاومت بالا در برابر خوردگی و دوام بی‌نظیر، به انتخابی ایده‌آل در طیف وسیعی از صنایع تبدیل می‌گردد. این مقاله به بررسی جامع مهره ماسوره اینچی استیل و مقایسه آن با سایر اتصالات رایج در صنعت می‌پردازد.

مهره ماسوره اینچی استیل چیست؟

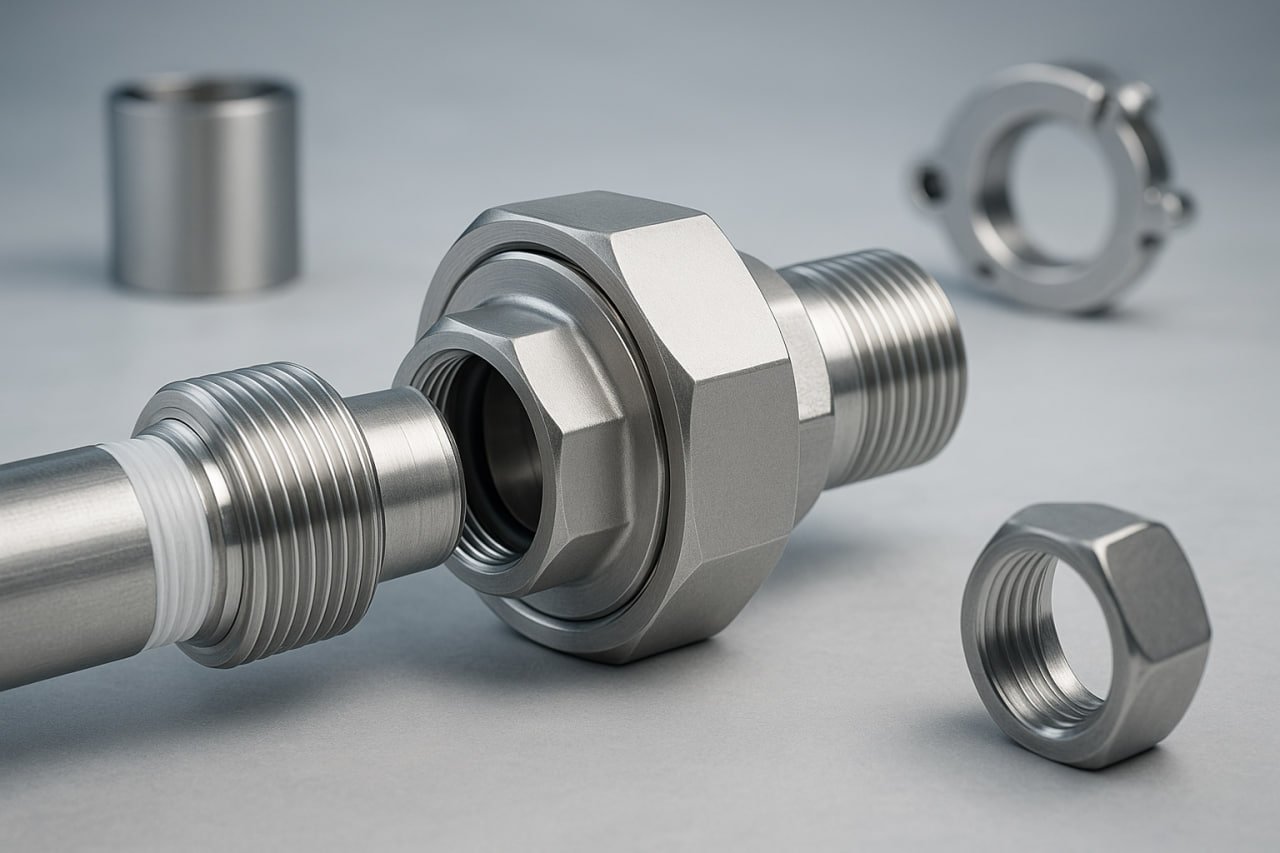

مهره ماسوره (Union) یک فیتینگ لوله‌کشی سه‌تکه است که برای اتصال دو لوله به یکدیگر در یک خط مستقیم یا اتصال یک لوله به یک تجهیز استفاده می‌شود، با این ویژگی که می‌توان آن را به راحتی و بدون نیاز به چرخاندن کل سیستم، از هم جدا کرد. اجزای اصلی یک مهره ماسوره عبارتند از:

1. قطعه نرینه (Male Part): یک بخش با رزوه خارجی.
2. قطعه مادگی (Female Part): یک بخش با رزوه داخلی که با قطعه نرینه جفت می‌شود.
3. مهره مرکزی (Nut): یک مهره بزرگ که دو قطعه نرینه و مادگی را به هم فشرده و یک آب‌بندی محکم ایجاد می‌کند. (معمولاً بین قطعه نرینه و مادگی یک گسکت قرار می‌گیرد تا آب‌بندی را بهبود بخشد).

هنگامی که این مهره ماسوره از جنس فولاد ضد زنگ (Stainless Steel) ساخته می‌شود و ابعاد آن بر اساس استانداردهای اینچی (Inch Standards) مانند NPT (National Pipe Taper) یا BSPT (British Standard Pipe Taper) برای رزوه، و قطر لوله بر اساس NPS (Nominal Pipe Size) تعریف می‌شود، به آن مهره ماسوره اینچی استیل (Stainless Steel Inch Union) می‌گویند. فولاد ضد زنگ به دلیل مقاومت عالی در برابر خوردگی، زنگ‌زدگی و اکسیداسیون در محیط‌های مختلف، انتخابی ایده‌آل برای این فیتینگ‌ها است. گریدهای رایج استیل برای ساخت مهره ماسوره‌های اینچی عبارتند از:

• استیل 304 (A2): پرکاربردترین گرید استیل، مناسب برای محیط‌های عمومی، آب شیرین و برخی مواد شیمیایی.
• استیل 316 (A4): مقاومت بالاتر در برابر خوردگی، به‌ویژه در محیط‌های حاوی کلرید (مانند آب شور، مواد شیمیایی قوی و محیط‌های دریایی) به دلیل وجود مولیبدن.

مهره ماسوره‌های اینچی استیل معمولاً با انواع اتصال انتهایی زیر عرضه می‌شوند:

• رزوه‌ای (Threaded): هر دو سر مهره ماسوره دارای رزوه داخلی (برای قطعه نر و ماده) هستند و به لوله‌های رزوه‌ای متصل می‌شوند.
• جوشی (Socket Weld / Butt Weld): انتهای قطعات نر و ماده برای جوشکاری به لوله یا سایر تجهیزات طراحی شده‌اند. (در کاربردهای بهداشتی، نوع Butt Weld رایج‌تر است).

مزایای برجسته مهره ماسوره اینچی استیل:

• قابلیت جداسازی و نصب آسان: ساختار سه‌تکه امکان جداسازی سریع خطوط برای بازرسی، نگهداری، تعمیر یا تغییر پیکربندی سیستم را بدون نیاز به چرخاندن لوله‌ها یا ابزار پیچیده فراهم می‌کند. این مهم‌ترین مزیت مهره ماسوره است.
• مقاومت به خوردگی و دوام بالا: جنس استیل ضد زنگ، به‌ویژه 316، تضمین‌کننده طول عمر بالا در برابر سیالات خورنده، مواد شیمیایی و شرایط محیطی مختلف است.
• آب‌بندی محکم و قابل اطمینان: با استفاده از گسکت (معمولاً از جنس لاستیک، PTFE یا کامپوزیت) بین قطعات نر و ماده، یک آب‌بندی مطمئن و بدون نشتی حاصل می‌شود.
• تحمل فشار و دما: این اتصالات قادر به تحمل فشارها و دماهای مختلف در سیستم‌های صنعتی هستند.
• صرفه‌جویی در فضا: نسبت به برخی اتصالات قابل جداسازی دیگر (مانند فلنج‌ها)، فضای کمتری را اشغال می‌کنند.
• تطابق با استانداردهای رایج: ابعاد اینچی و استانداردهای رزوه‌ای (NPT/BSPT) باعث سازگاری گسترده با سیستم‌های لوله‌کشی جهانی می‌شود.

کاربردهای گسترده مهره ماسوره اینچی استیل

مهره ماسوره‌های اینچی استیل به دلیل ویژگی‌های منحصربه‌فرد خود، در طیف وسیعی از صنایع و کاربردها مورد استفاده قرار می‌گیرند:

• صنایع نفت و گاز و پتروشیمی: در خطوط انتقال سیالات، ابزار دقیق و سیستم‌های نمونه‌برداری.
• سیستم‌های آب‌رسانی و فاضلاب: برای اتصال لوله‌ها و شیرآلات در خطوط آب و پساب.
• صنایع غذایی و داروسازی (در بخش‌های غیربهداشتی مستقیم): برای خطوط جانبی، سیستم‌های کمکی یا جاهایی که تماس مستقیم با محصول حساس وجود ندارد و مقاومت به خوردگی استیل مورد نیاز است. (برای تماس مستقیم با محصول حساس، معمولاً از مهره ماسوره‌های بهداشتی DIN یا 3A استفاده می‌شود).
• سیستم‌های تهویه، گرمایش و سرمایش (HVAC): در خطوط انتقال مایعات یا بخار.
• صنایع شیمیایی: در خطوط انتقال مواد شیمیایی غیرتهاجمی یا نیمه‌تهاجمی.
• کارگاه‌ها و تعمیرگاه‌ها: برای تعمیرات سریع خطوط لوله.
• تولید برق و نیروگاه‌ها: در سیستم‌های خنک‌کننده و انتقال سوخت.

مقایسه مهره ماسوره اینچی استیل با سایر اتصالات رایج

برای درک بهتر جایگاه و مزایای مهره ماسوره اینچی استیل، آن را با انواع دیگر اتصالات رایج در صنعت مقایسه می‌کنیم:

نتیجه‌گیری مقایسه:

• در مقایسه با فلنج استیل: فلنج‌ها برای لوله‌های بزرگتر و کاربردهای با فشار و دمای بسیار بالا، یا جاهایی که نیاز به جداسازی مکرر و استحکام مکانیکی بالا وجود دارد، مناسب‌ترند. با این حال، فلنج‌ها فضای بیشتری اشغال می‌کنند و نصب آن‌ها پیچیده‌تر است. مهره ماسوره برای سایزهای کوچکتر و متوسط و جایی که سرعت و سادگی جداسازی اولویت دارد، گزینه برتر است.
• در مقایسه با کوپلینگ دنده‌ای استیل: کوپلینگ‌های دنده‌ای برای اتصال دائمی دو لوله رزوه‌ای در یک خط مستقیم استفاده می‌شوند و قابلیت جداسازی آسان مهره ماسوره را ندارند. برای جداسازی یک کوپلینگ رزوه‌ای، باید کل خط را چرخاند یا از یک مهره ماسوره در جای دیگری از خط استفاده کرد. مهره ماسوره‌ها انعطاف‌پذیری بیشتری در نگهداری ارائه می‌دهند.
• در مقایسه با اتصالات جوشی استیل: اتصالات جوشی (هم Socket Weld و هم Butt Weld) یک اتصال دائمی، بسیار محکم و بدون نشتی را فراهم می‌کنند که برای سیستم‌های با فشار و دمای بالا و جاهایی که نیاز به یکپارچگی دائمی خط وجود دارد، ایده‌آل هستند. اما قابلیت جداسازی ندارند و برای تعمیر یا تغییر نیاز به برش و جوشکاری مجدد دارند. مهره ماسوره در مواردی که نیاز به جداسازی مکرر وجود دارد، برتری دارد.

انتخاب مهره ماسوره اینچی استیل مناسب: نکاتی که باید بدانید

برای انتخاب بهینه‌ترین مهره ماسوره اینچی استیل برای پروژه خود، به نکات زیر توجه کنید:

• سایز لوله و نوع رزوه: اطمینان از مطابقت دقیق قطر اسمی لوله و نوع رزوه (NPT، BSPT) با سیستم موجود.
• گرید استیل: برای محیط‌های خورنده‌تر (آب شور، مواد شیمیایی)، استیل 316 (A4) را انتخاب کنید. برای کاربردهای عمومی‌تر، استیل 304 (A2) کافی است.
• فشار و دمای کاری: مهره ماسوره باید بتواند شرایط دما و فشار سیستم را تحمل کند.
• نوع اتصال انتهایی: رزوه‌ای برای سهولت نصب و جداسازی؛ جوشی برای یکپارچگی و استحکام بالاتر (به خصوص در کاربردهای بهداشتی).
• جنس گسکت: گسکت باید با سیال فرآیند و دما سازگار باشد (EPDM، PTFE، سیلیکون، لاستیک).
• محیط کاربرد و الزامات بهداشتی: اگرچه مهره ماسوره‌های اینچی استیل مقاوم به خوردگی هستند، اما برای کاربردهای بهداشتی سخت‌گیرانه (مانند صنایع شیری در تماس مستقیم با محصول) معمولاً از مهره ماسوره‌های با استاندارد 3A یا DIN استفاده می‌شود که طراحی داخلی بدون گپ و پرداخت سطح بسیار بالاتری دارند.

با در نظر گرفتن این عوامل، می‌توانید بهترین مهره ماسوره اینچی استیل را انتخاب کرده و از مزایای بی‌نظیر آن در تضمین ایمنی، دوام و سهولت نگهداری سیستم‌های لوله‌کشی خود بهره‌مند شوید. این فیتینگ کوچک، نقش بزرگی در انعطاف‌پذیری و کارایی سیستم‌های صنعتی ایفا می‌کند.
